5-3家裝隱蔽工程之---電線穿線管材分類及選用

一、前言

家裝電線，是家裝中的最重要的隱蔽工程之一，是家庭安全的心臟工程。

家裝電線，是通過穿線管材達成施工目標。

穿線管材是家裝電線的最重要附件。

選質量合格的PVC-U或PE塑料穿線管，完全可以達到要求。鍍鋅金屬管一般用于工裝走頂線，在家裝中一般不建議采用。

二：穿線管分類

1；穿線管全稱：建筑用絕緣電工套管。

2；類別：金屬管類，塑料管類。

3；金屬管分類：KBG管，JDG管。

4；塑料管類；PVC-U硬管，PE軟管。

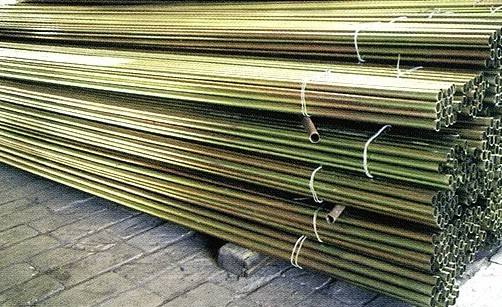

三：金屬穿線管

1、KBG管為扣壓式鍍鋅薄壁電線管。

KBG管又稱國標扣壓式導線管，KBG系列鋼導管采用優質薄壁板材加工而成，雙面冷鍍鋅全方位360°保護。

KBG管又管與管件連接不需再跨接地線，是針對吊頂，明裝等電氣線路安裝工程而研制。

KBG管的特點分別有重量較輕、結構簡潔、價格低、施工安全等，KBG管是非常受歡迎的管材。

2、JDG為緊定式鍍鋅薄壁電線管。

JDG管又稱緊定式鍍鋅鋼導管。導管采用優質冷軋帶鋼，經高頻焊機組自動焊縫成型、雙面鍍鋅保護；

JDG管壁厚均勻，卷焊圓度高，與管接頭公差配合好，焊縫小而圓順，管口邊緣平滑；用配套彎管器彎管時橫截面變形小。

JDG管的特點具有安裝方便、價格低廉、防火性能強、抗干擾等，是用電方面不擇不扣的好幫手。

3：金屬穿線管使用壽命長。可以金屬穿線管還可以在強酸性，強堿性，高腐蝕性，有爆炸危險和高壓的地方運用。更好地保護線路的安全，金屬穿線管表面光滑、流體阻力較小，經過格外處理不易發生污垢，對防止細菌的繁衍也有極好地防護作用。它的熱膨脹系數較低，即使是在驟冷、驟熱的惡劣環境中也不會簡單構成變形。

4、家裝中一般不采用。 施工難度比較大，工作量增加 ，人工費隨之貴3、4倍不止，沒有施工質量好的施工隊施工效果不好。

5、鋼管內壁有大量金屬毛刺、凸起。穿電線容易刺破電線絕緣層，通電后引起短路、漏電跳閘，跳閘，隱蔽工程很難檢查到電線破損處。

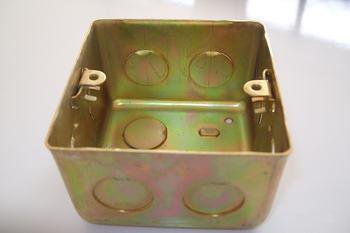

6、管道比較硬。雖使用彎管機，但施工難度還是很大。埋于暗槽的金屬電管，應力集中，非常容易導致墻壁開裂、墻漆破皮、墻漆鼓包，大大增加了維修的難度。此外與開關電盒接頭處的銜接不好處理，

7、冬天和夏天，鐵管子會出現內外水珠，引起墻壁開裂，吊頂變形，加上里面是電線，容易引起漏電。

四：PVC-U塑料穿線管

1；pvc-U穿線管全稱“修建用絕緣電工套管”，

2;強弱電分離，辨識程度高，

3；用于室內正常環境及濕潤的場所運用，防腐蝕、防漏電、耐壓強度高

4：運用環境溫度為-15℃～+40℃。穿線管優異的機械功能。

5： 穿線管表面光滑、流體阻力小，不結垢、不宜繁衍微生物。

6：熱膨脹系數小，不縮短變形，傳統的設備聯接方法，運用年限可達50年以上。

7：不得在格外濕潤，有酸、堿、鹽腐蝕和有爆炸危險的場所運用。

五：PE塑料穿線管詳解

1；耐化學腐蝕性好，耐老化，耐磨性好，較好的耐沖擊性；長久的使用壽命。

2：可撓性好，管道的柔性使得它容易彎曲。

3：良好的施工性能，可靠的連接性能。

六、管規格

1、pvc電線管公稱外徑規格，分別為：Φ16、Φ20、Φ25、Φ32、Φ40、Φ50、Φ63、Φ75、Φ110。

2、pvc電線管規格為Φ16和Φ20，一般用于室內照明線路；

3、pvc電線管外徑規格為Φ25，常用于插座或是室內主線管；

4、pvc電線管外徑規格為Φ32常用于進戶線的線管，也用于弱電線管；

5、pvc電線管外徑規格為Φ50、Φ63、Φ75的常用于電盤至戶內的線管。

七、穿線管選用及檢查

1、電線埋墻必需穿線管，一般可選的PVC穿線管/PE穿線管：價格實惠，可彎曲，絕緣性能好。
2、家庭一般選擇PVC穿線管/PE穿線管就非常不錯了，只是要選擇質量好的。

3、選擇PVC穿線管時，按下列方法檢查質量，確保保護管不會一彎就癟，一沖擊就產生裂紋。

首先檢查管子外壁是否有清晰的生產廠標記和阻燃標記

第二，可用火點燃管子，然后將之撤離火源，看30s內是否自熄;

第三，可試將管子彎曲90度，彎曲后看外觀是否光滑;

第四，可用榔頭敲擊至管子變形，無裂縫的為沖擊測試合格。或用腳踩一下，不會被踩癟的就是合格的。
